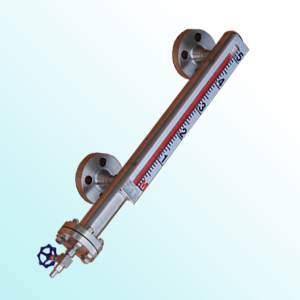

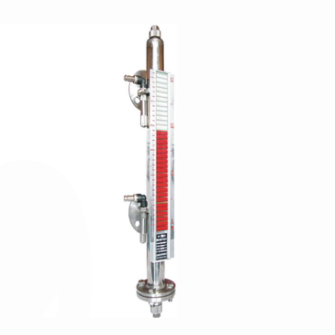

UHZ系列磁翻柱液位計

一、概述

UHZ磁翻柱液位計也稱為磁翻板液位計，它的結構主要基于浮力和磁力原理設計而生產的。是本廠引進、吸收國外同類產品、并加以吸收、消化、提高、按原化學工業部頒布的磁性液位計標準HG/T21584-95三制生產的產品。可用于干塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏適應于高壓、高溫、腐蝕性介質的液位測量，使用可靠，安全性好，它彌補了玻璃板（管）液位指示不清晰，易破碎的不足，不受高、低溫度劇彎的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，測量范圍大，特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓高沾度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先時性、實用性 。磁翻柱液位計帶有磁體的浮子(簡稱磁性浮子)在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱(也成為磁翻板)的靜磁力耦合作用導致磁翻柱翻轉一定角度(磁翻柱表面涂敷不同的顏色)，進而反映容器內液位的情況。配合傳感器(磁簧開關)和電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值(4～20mA)信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的結合。
二、適用范圍及特點
本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的。采用磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。同時，隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。
1.適合容器內液體介質的液位、界位的測量。除現場指示外，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。
2.指示新穎，讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3.測量范圍大，不受貯槽高度限制。
4.指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。
5.結構簡單，安裝方便，維護費用低。
6.耐腐蝕、無需電源、防爆。
三、技術參數
